SWORZEŃ SAMOWIERCĄCY
SBD
SBD to system samowiercący do połączeń ukrytych drewno-stal i drewno-aluminium.
Łeb walcowy ukryty zapewnia wysoką estetykę oraz pozwala spełnić wymogi odporności ogniowej.

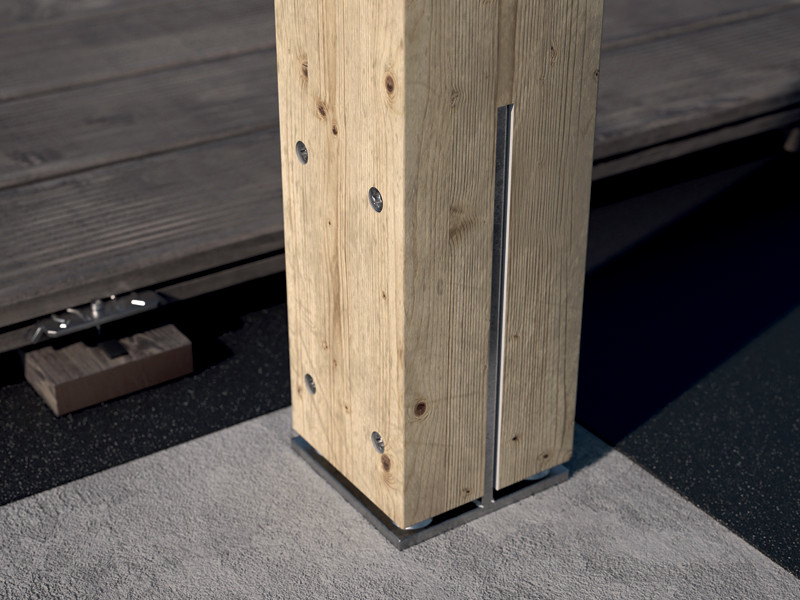

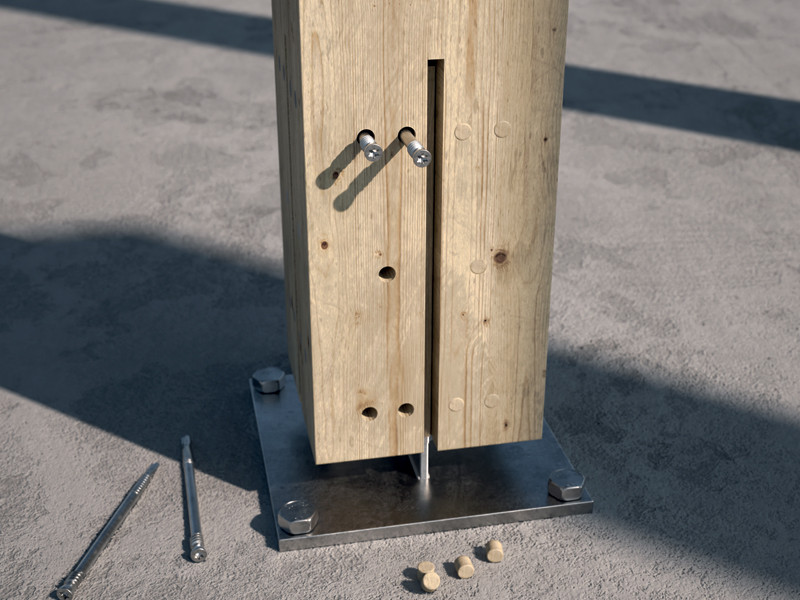

Certyfikowany, przetestowany i obliczony również w zakresie mocowania standardowych płytek Rothoblaas, takich jak podstawy słupa TYP X lub F70.
Filmy
Poznaj skuteczność SBD, sworznia samowiercącego do połączeń ukrytych drewno-metal.

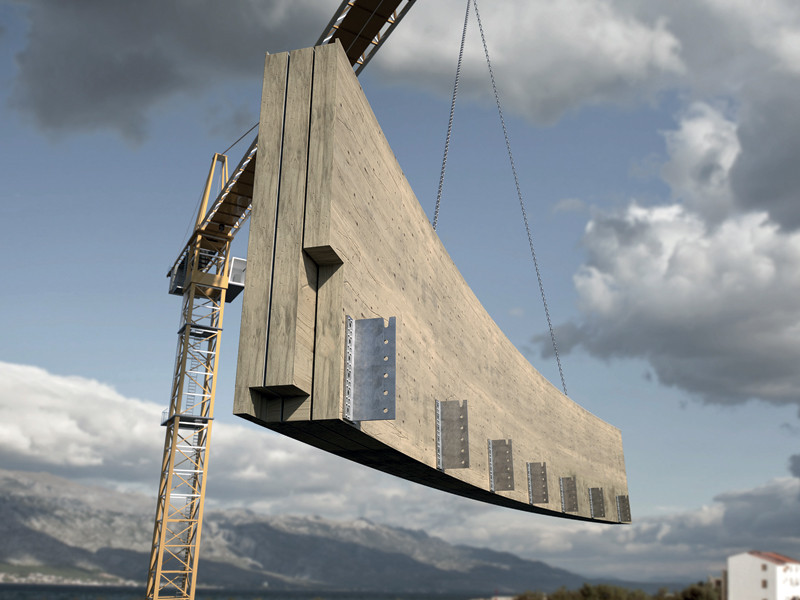

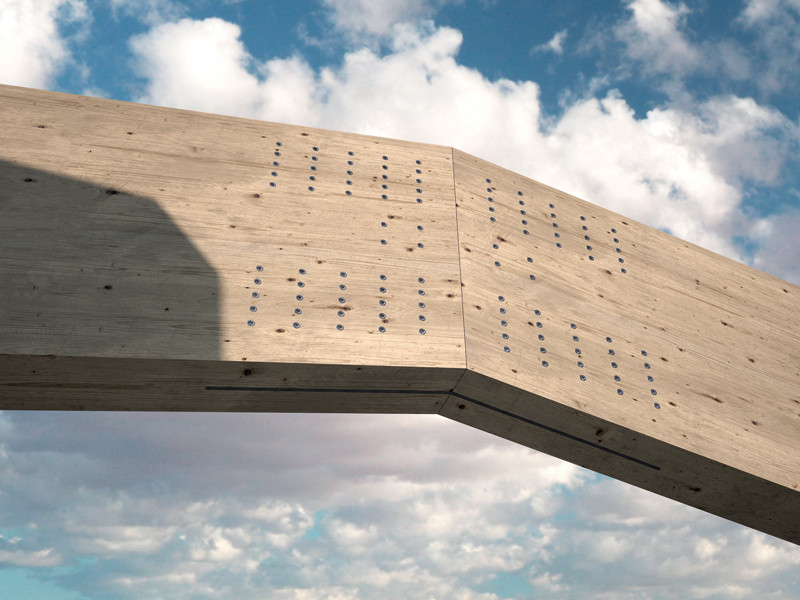

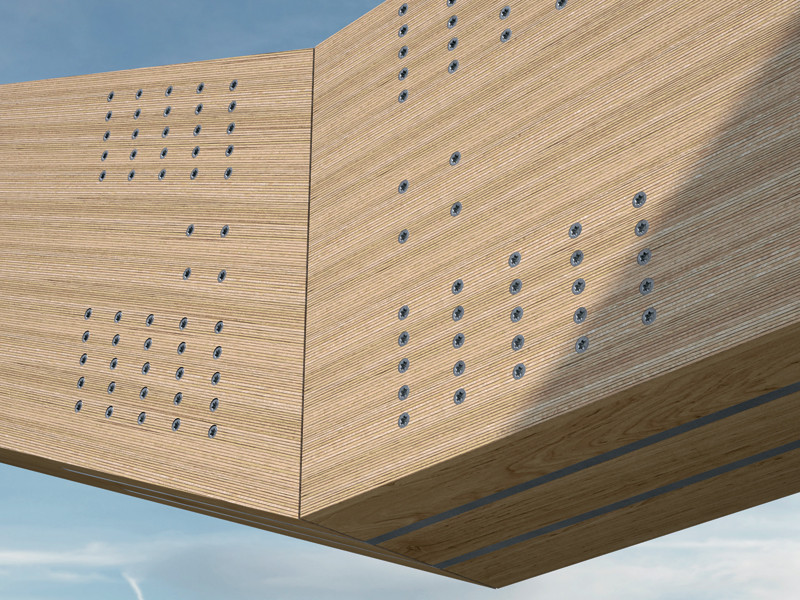

Sworzeń SBD jest idealny do czołowych połączeń belek i wykonywania belek ciągłych, przywracając siły tnące i momenty.

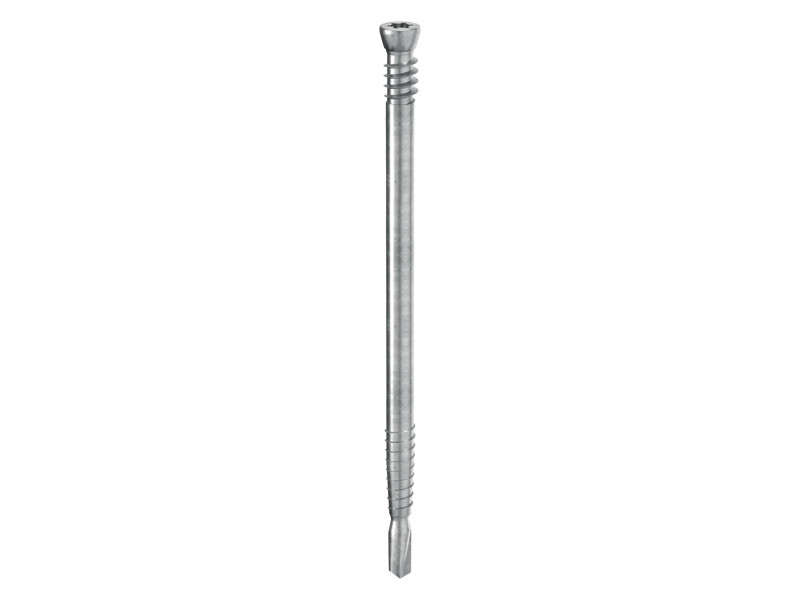

Samowiercąca końcówka do drewna i metalu o specjalnej geometrii zmniejsza możliwość ewentualnych uszkodzeń w fazie wkręcania.
Średnica równa 7,5 mm gwarantuje wytrzymałość na ścinanie powyżej 15% i umożliwia zoptymalizowanie liczby mocowań.
Gwint przy samej końcówce ułatwia wkręcanie. Wydłużony gwint pod łbem pozwala na szybkie i precyzyjne zamknięcie połączenia.
Zmniejszona średnica sworznia zapewnia połączenia o wysokiej sztywności. Do użycia z wkrętakami 600-1500 rpm.
Ze stali węglowej z ocynkowaniem galwanicznym, może być stosowany w połączeniu ze stalą i aluminium. Klasy użytkowania 1 i 2.
Dokumentacja
Technical data sheets | |
---|---|
SBD Technical data sheets 2022 | |
Deklaracja właściwości użytkowych (DOP) | Pobierz |
FILE CAD | |
File BIM.ifc | |
File BIM.rfa |
SBD
CODE | d₁
[mm]
|
L
[mm]
|
TX | pcs. |
---|---|---|---|---|
SBD7555 | 7.5 | 55 | TX40 | 50 |
SBD7575 | 7.5 | 75 | TX40 | 50 |
SBD7595 | 7.5 | 95 | TX40 | 50 |
SBD75115 | 7.5 | 115 | TX40 | 50 |
SBD75135 | 7.5 | 135 | TX40 | 50 |
SBD75155 | 7.5 | 155 | TX40 | 50 |
SBD75175 | 7.5 | 175 | TX40 | 50 |
SBD75195 | 7.5 | 195 | TX40 | 50 |
SBD75215 | 7.5 | 215 | TX40 | 50 |
SBD75235 | 7.5 | 235 | TX40 | 50 |
